Guida al rame ad elevata purezza: qualità, metodi di produzione, applicazioni e suggerimenti per l'acquisto
Un responsabile degli acquisti ha recentemente confrontato due preventivi per il rame 4N e ha scoperto che un fornitore addebitava quasi la metà del prezzo dell'altro. Entrambi i materiali erano costituiti al 99,99% da rame in termini di purezza metallica, ma il lotto più economico era stato rifuso da materiale laminato convenzionale in un'atmosfera non controllata, mentre l'altro era fuso sotto vuoto con colata controllata. Sulla carta i voti erano identici. In una camera di sputtering o in un forno per brasatura sotto vuoto, il comportamento non era lo stesso.
Il rame ad elevata purezza non è un prodotto unico. Si tratta di un insieme di specifiche misurabili: purezza metallica, contenuto di ossigeno, limiti di tracce di impurità e cronologia del processo. Questi parametri determinano se il rame funziona nella deposizione di semiconduttori, nei componenti a radiofrequenza, nei display a schermo piatto o nei connettori ad alta corrente. Capire come si collegano ti aiuta ad acquistare la qualità giusta, testare le proprietà giuste ed evitare un lotto non riuscito.
La maggior parte degli errori di approvvigionamento derivano dal considerare la purezza come un numero. Un certificato di fabbrica che attesti il 99,99% di rame è solo il punto di partenza. Le domande che seguono sono più importanti: come è stato fuso il rame? Qual è il livello di ossigeno? La struttura dei grani è sufficientemente coerente per il tuo processo? Questa guida esamina queste domande nello stesso ordine in cui dovrebbe porle un tecnico della qualità.
Ciò che conta come rame ad elevata purezza
L'industria utilizza la notazione "N" per descrivere la purezza del rame. Il numero prima di N indica il numero di nove nel contenuto di rame. Il rame 4N è composto per il 99,99% da rame e 5N è per il 99,999%. La tabella seguente riassume i voti che contano nella produzione elettronica.
| Grado | Contenuto di rame | Impurità totali massime | Caratteristica dell'ossigeno | Applicazioni tipiche |
|---|---|---|---|---|
| 3N | 99,9% | circa 1000 ppm | Non strettamente controllato | Sbarre collettrici, cavi, conduttori generali |
| 4N OFHC | 99,99% | circa 100 ppm | Sotto 5 ppm | Componenti RF, bersagli sputtering, fili per brasatura |
| 5N | 99,999% | circa 10 ppm | Controllato | Obiettivi PVD di precisione, bonding di cavi di fascia alta |
| 6N | 99,9999% | circa 1 ppm | Strettamente controllato | Interconnessioni di semiconduttori, deposizione avanzata |
Le ultime due colonne meritano un'attenzione particolare. Il contenuto di ossigeno e la distribuzione delle impurità sono spesso la vera differenza tra due materiali con lo stesso grado nominale. In pratica, il rame 5N proveniente da una fonte fusa sotto vuoto può avere prestazioni migliori del rame 6N proveniente da una linea scarsamente controllata in un processo di deposizione della pellicola, poiché il tipo di difetto e la distribuzione contano tanto quanto il numero totale di impurità.
Perché le 4N da sole non bastano
Un certificato 4N indica solo la purezza metallica. Il rame che contiene il 99,99% di rame può ancora contenere una quantità significativa di ossigeno se viene fuso e colato senza protezione sotto vuoto. Durante la brasatura o lo sputtering sotto vuoto, l'ossigeno forma inclusioni o vuoti che si presentano come difetti della pellicola. Il rame ad alta conduttività privo di ossigeno aggiunge un secondo requisito: l'ossigeno viene solitamente mantenuto al di sotto di 5 ppm. Per le applicazioni a film sottile e sotto vuoto, il limite di ossigeno spesso conta più della differenza tra 4N e 5N.
Rapporto di resistività residua come impronta digitale del processo
Il rapporto di resistività residua, o RRR, è il rapporto tra la resistività a temperatura ambiente e la resistività prossima allo zero assoluto. Riflette gli effetti combinati di impurità e difetti cristallini. Il rame ricotto ad elevata purezza mostra tipicamente valori RRR compresi tra 150 e 250, mentre i gradi speciali per acceleratori di particelle e magneti di precisione possono raggiungere 500 o più. RRR è utile perché è comportamentale piuttosto che analitico: cattura lo stato finale del rame dopo la fusione, la fusione e la ricottura, quindi due barre con report GDMS identici possono ancora differire in RRR. Quando un fornitore non può fornire dati RRR, è un motivo legittimo per chiedere maggiori dettagli prima di impegnarsi.
Come viene prodotto il rame ad elevata purezza
La produzione inizia con il catodo di rame raffinato elettroliticamente, che è già puro al 99,99% circa. Per raggiungere 5N o 6N sono necessari ulteriori passaggi: fusione sotto vuoto e degasaggio per rimuovere le impurità volatili, fusione controllata per evitare la segregazione e lavorazione pulita più ricottura per prevenire la ricontaminazione.
Dove le impurità sopravvivono nel processo
Ferro, zolfo, fosforo e argento possono rimanere in tracce dopo la raffinazione elettrolitica e l'ossigeno o l'azoto possono essere reintrodotti durante la fusione se l'atmosfera del forno non viene gestita. Ogni impurità agisce in modo diverso: l'ossigeno riduce la conduttività e crea ossidazione interna, il fosforo modifica il comportamento di ricristallizzazione e le particelle di ferro causano difetti superficiali nei film depositati. Il controllo del processo determina quindi la qualità del prodotto finale più del solo test finale.
Impurità totali consentite dai tipici gradi di rame ad elevata purezza
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Il divario tra il 99,9% e il 99,9999% sembra piccolo sulla carta, ma ha consentito alle impurità di scendere da 1000 ppm a 1 ppm.
La fusione sotto vuoto rimuove zinco, piombo, bismuto e altri elementi volatili che altrimenti rimarrebbero come inclusioni discrete. Protegge inoltre la massa fusa dall'ossigeno e dall'azoto che sono le fonti più comuni di ricontaminazione. Dopo la fusione, il rame viene colato sotto forma di billette o lingotti utilizzando tecniche che riducono le cavità da ritiro e la segregazione, e la successiva laminazione o forgiatura è programmata in modo che le impurità non ritornino dalle superfici degli utensili.
Per una prima valutazione, un certificato lingotto di rame ad alta purezza è il formato più pratico. Un lingotto può essere ricondotto a una fusione specifica, campionato per test indipendenti e quindi laminato o estruso in base alle proprie esigenze, il che offre il controllo anziché fare affidamento su una generica scorta di magazzino.
Produttore all'ingrosso di lingotti di rame, Azienda di lingotti di rame - Ningbo Chuangrun New M Ningbo Chuangrun è un produttore di lingotti di rame e un'azienda di lingotti di rame, i nostri lingotti di rame sono progettati per applicazioni di precisione, soddisfano... Visualizza il prodotto → Dove è richiesto rame ad elevata purezza
L'impatto reale della purezza del rame si manifesta nella fase di applicazione. Nella metallizzazione delle interconnessioni dei semiconduttori, il rame ha sostituito l'alluminio perché la sua resistività inferiore migliora la velocità di commutazione e riduce il consumo energetico. I target di sputtering utilizzati per la deposizione fisica del vapore richiedono un controllo rigoroso della purezza poiché le impurità nel target vengono trasferite nella pellicola in crescita e diventano difetti del dispositivo.
La stessa logica si applica alle cavità a radiofrequenza, alle guide d'onda e ai dispositivi elettronici sotto vuoto. Il rame con un basso contenuto di ossigeno e un RRR elevato mantiene bassa la resistenza delle superfici interne, il che si traduce direttamente in un minore riscaldamento e minori perdite di segnale ad alta frequenza.
Tre mercati che definiscono le specifiche
- Produzione di semiconduttori tipicamente specifica 5N o superiore per processi di interconnessione e strati barriera, dove la contaminazione metallica influisce direttamente sulla resa.
- Display a schermo piatto ed energia solare la produzione utilizza comunemente target in rame da 4N a 5N per strati conduttivi trasparenti e deposizione di pile di elettrodi.
- Nuovi sistemi energetici , compresi i gruppi di batterie per veicoli elettrici e le infrastrutture di ricarica ad alta corrente, fanno affidamento su una conduttività costante e una resistenza di contatto stabile nelle sbarre collettrici, nei connettori e nei moduli.
In ciascuno di questi casi l’acquirente non acquista il rame come merce. Stanno acquistando la prevedibilità: la stessa purezza, struttura del grano e risposta alla lavorazione lotto dopo lotto. Se stai qualificando materiale per la deposizione, a bersaglio di sputtering di rame con dati documentati di purezza, densità e granulometria è l'unità di valutazione giusta, perché testa il materiale in condizioni di processo reali.

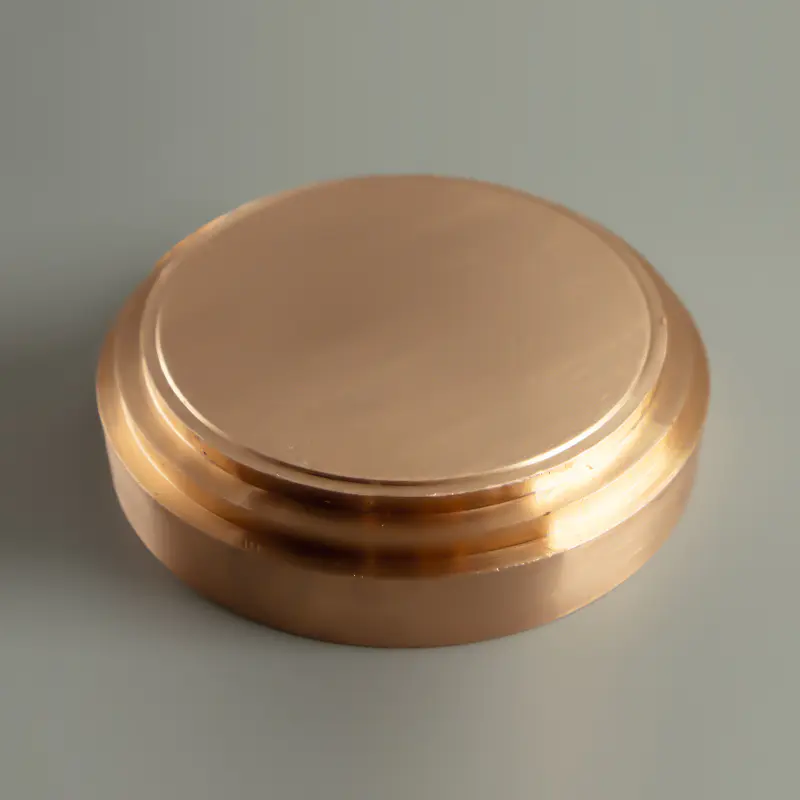

Produttore all'ingrosso di target in rame, Azienda di target in rame - Ningbo Chuangrun Nuovo Ningbo Chuangrun è un produttore di target in rame e un'azienda di target in rame, i nostri target in rame sono progettati per applicazioni di precisione, me... Visualizza il prodotto → Cosa controllare prima di acquistare rame ad elevata purezza
Documenti di ispezione e metodi di prova
Cerca risultati quantitativi, non un'etichetta. Le impurità metalliche dovrebbero essere riportate dalla spettrometria di massa con scarica a bagliore (GDMS) o dall'analisi ICP-MS con valori in parti per milione per ciascun elemento. L'ossigeno e l'azoto dovrebbero essere misurati separatamente con analizzatori a combustione o a fusione di gas inerte, poiché le impurità del gas si comportano diversamente da quelle metalliche e richiedono un metodo di prova diverso.
Tracciabilità del lotto e storico del processo
Ogni lingotto, barra, tubo o bersaglio dovrebbe fare riferimento ai numeri di fusione e fusione. La tracciabilità è importante quando un processo a valle fallisce: il rapporto della fabbrica è la prima prova che presenterai per capire se il materiale, lo strumento o il processo sono difettosi. I fornitori che operano in conformità a ISO9001 e IATF16949 solitamente mantengono questa documentazione come pratica standard.
Condizioni meccaniche e forma
Richiedi proprietà ricotte o lavorate a seconda del processo successivo. Durezza, dimensione dei grani e stress interno influiscono tutti sul comportamento della lavorazione e sulle prestazioni finali del componente. Il fattore di forma è altrettanto pratico: a asta di rame si adatta alla produzione basata sulla lavorazione meccanica, mentre le forme di piastre, tubi e target coprono la maggior parte degli altri percorsi.
Produttore all'ingrosso di barre di rame, azienda di barre di rame - Ningbo Chuangrun New Mater Ningbo Chuangrun è un produttore di barre di rame e un'azienda di barre di rame, le nostre barre di rame sono progettate per applicazioni di precisione, soddisfano... Visualizza il prodotto → Imballaggio e stoccaggio
Non sottovalutare neanche l'imballaggio. Il rame ad elevata purezza si ossida lentamente a temperatura ambiente in aria umida, trasformando la superficie in marrone e formando pellicole non conduttive. I fornitori che spediscono in imballaggi sigillati spurgati con azoto o in involucri di alluminio con essiccante dimostrano di comprendere il materiale. Se una bacchetta o un bersaglio arriva con ossidi visibili, la storia della conservazione è già sospetta.
Acquistare da un produttore che controlla la purificazione, la fusione, la fusione e la lavorazione in un unico stabilimento riduce i tempi di qualificazione e mantiene la coerenza dei lotti sotto lo stesso tetto. Ningbo Chuangrun New Materials gestisce cinque siti di produzione e copre l'intera catena internamente, offrendo ai clienti un unico punto di responsabilità per la purezza dalla fusione alla forma finita e una comunicazione più semplice quando cambiano le specifiche.
Domande frequenti
Il rame 4N è uguale al rame privo di ossigeno?
Il numero 4N si riferisce alla purezza metallica del 99,99%. L'assenza di ossigeno è un vincolo separato sul contenuto di ossigeno. La combinazione comune è il rame OFHC, che è puro al 99,99% ed essenzialmente privo di ossigeno.
Quali metodi di test confermano la purezza del rame?
La combinazione più affidabile è GDMS o ICP-MS per le impurità metalliche e l'analisi della fusione di gas inerte per ossigeno, azoto e idrogeno. Un utile rapporto elenca ciascun elemento in parti per milione invece di mostrare solo il numero di purezza totale.
Ogni applicazione necessita di rame 6N?
No. Una purezza più elevata aumenta i costi e aggiunge difficoltà di lavorazione. La maggior parte dei componenti elettronici funziona con i gradi 4N o 5N; 6N è riservato ai semiconduttori più sensibili e alle applicazioni di deposizione avanzate in cui una singola impurità di parti per milione può modificare le prestazioni del dispositivo.
Perché due lotti della stessa qualità nominale si sono comportati diversamente nel nostro processo?
Le cause più probabili sono le differenze nel contenuto di ossigeno, nella struttura del grano o nello stress interno derivante da lavorazioni e ricotture precedenti. Due materiali 4N possono comportarsi diversamente se uno è stato fuso sotto vuoto e l'altro no, motivo per cui la storia del processo merita la stessa attenzione del certificato di purezza.
Perché il rame ad elevata purezza è più costoso del rame standard?
Il divario di prezzo deriva dalle attrezzature, dall’energia e dalla verifica. La fusione sotto vuoto, la colata controllata, i test analitici ad alta risoluzione e le rese più strette sono tutti fattori che comportano costi aggiuntivi. Una maggiore purezza significa anche una minore tolleranza per scarti o deviazioni del processo, quindi il produttore assorbe più rilavorazioni interne prima che il materiale venga spedito.
