Cristallo singolo: struttura, metodi di crescita e applicazioni industriali

Chiedi a un metallurgista perché la pala di una turbina a reazione è fusa come un singolo cristallo e la risposta si riduce a un fatto: i confini dei grani sono il punto in cui i materiali si deteriorano per primi. A temperature superiori a 1.000 °C, questi disallineamenti su scala atomica diventano siti di nucleazione per vuoti e crepe. Rimuovendo completamente i bordi dei grani, la stessa lega a base di nichel potrà funzionare a circa 100 °C più caldi rispetto al suo equivalente fuso convenzionalmente.

Lo stesso ragionamento guida l’industria dei semiconduttori. Un wafer di silicio da 300 mm deve essere tagliato da un lingotto monocristallino perché qualsiasi confine di grano sotto un transistor disperderebbe i portatori di carica e creerebbe difetti elettrici. I cristalli singoli non sono una curiosità di laboratorio di nicchia; sono il fondamento strutturale dell'elettronica moderna, della propulsione aerospaziale e dell'ottica di precisione. Questo articolo spiega cos'è effettivamente un singolo cristallo, come funzionano i metodi di crescita convenzionali, dove i singoli cristalli offrono il massimo valore e cosa controllare prima di specificarli o acquistarli.

Cos'è un cristallo singolo?

Un cristallo singolo è un solido in cui il reticolo cristallino è continuo e ininterrotto in tutto il volume. La disposizione periodica degli atomi si ripete in tre dimensioni senza interruzione, motivo per cui un singolo cristallo viene talvolta descritto come un granello gigante. Non ci sono confini di grano, regioni disorientate e discontinuità strutturali su scala del reticolo.

Questa definizione separa i cristalli singoli dalle altre due strutture a stato solido che gli ingegneri solitamente scelgono tra:

La conseguenza pratica di questa uniformità è la prevedibilità. In un singolo cristallo, il modulo elastico, la conduttività elettrica e l'espansione termica possono essere espressi in funzione dell'orientamento cristallografico. In una parte policristallina, tali proprietà vengono calcolate in media su milioni di grani orientati in modo casuale, quindi le prestazioni di picco direzionali scompaiono.

Perché la rimozione dei confini del grano migliora le prestazioni

Innanzitutto la conclusione: i bordi dei grani sono l'anello più debole nella microstruttura di un materiale e la loro rimozione migliora la resistenza alle alte temperature, il comportamento elettrico e la trasparenza ottica. I confini del grano sono regioni ad alta energia con un impaccamento atomico irregolare. Lì le impurità tendono a segregarsi, le dislocazioni si accumulano e lungo di esse si propagano le crepe. Tre settori illustrano l’effetto pratico.

Pale di turbina monocristallo

Nella sezione calda di una turbina a gas, le palette e le pale sono realizzate in superleghe a base di nichel. Il percorso di sviluppo è passato dalla fusione equiassica alle colonne solidificate direzionalmente e infine ai cristalli singoli. Il miglioramento è misurabile:

Questo aumento di circa 100 °C della capacità di temperatura si traduce direttamente in una maggiore efficienza della turbina e in un minore consumo di carburante, motivo per cui praticamente ogni moderno motore aeronautico utilizza pale monocristalline nei primi stadi della turbina.

Wafer semiconduttori

Nella produzione di chip, un wafer di silicio viene tagliato da un lingotto monocristallino cresciuto con il metodo Czochralski. Qualsiasi confine di grano nell'area attiva agirebbe come un centro di ricombinazione, provocando corrente di dispersione e riducendo la resa.

Trasparenza ottica

In ottica, lo zaffiro monocristallo è trasparente dall'ultravioletto al medio infrarosso ed è meccanicamente abbastanza resistente per finestre e cupole. La forma policristallina è nella migliore delle ipotesi traslucida, perché i confini dei grani diffondono la luce.

Come vengono coltivati i singoli cristalli

Tutti i metodi di crescita condividono un principio: controllano la solidificazione in modo che un singolo nucleo, o un cristallo seme, domini il processo e non si formino nuovi grani davanti al fronte di solidificazione. Tre metodi coprono la maggior parte della produzione industriale.

Il materiale di partenza determina il limite superiore della qualità del cristallo. Nella crescita del silicio Czochralski, la materia prima è il silicio policristallino raffinato al 99,9999999% di purezza. Nella fusione Bridgman delle lame in superlega, la fusione principale contiene nichel, cobalto, niobio e altri elementi accuratamente raffinati; qualsiasi traccia di impurità nella carica finisce segregata ai confini o intrappolata nel cristallo in crescita. Per i ricercatori e i produttori su piccola scala che lavorano con il titanio, un materiale di partenza ben caratterizzato con una morfologia cristallina controllata abbrevia lo sviluppo del processo. CRNMC fornisce cristalli di titanio con purezza documentata, quindi i clienti non devono fare affidamento sulla variazione da lotto a lotto tipica della spugna di titanio di base.

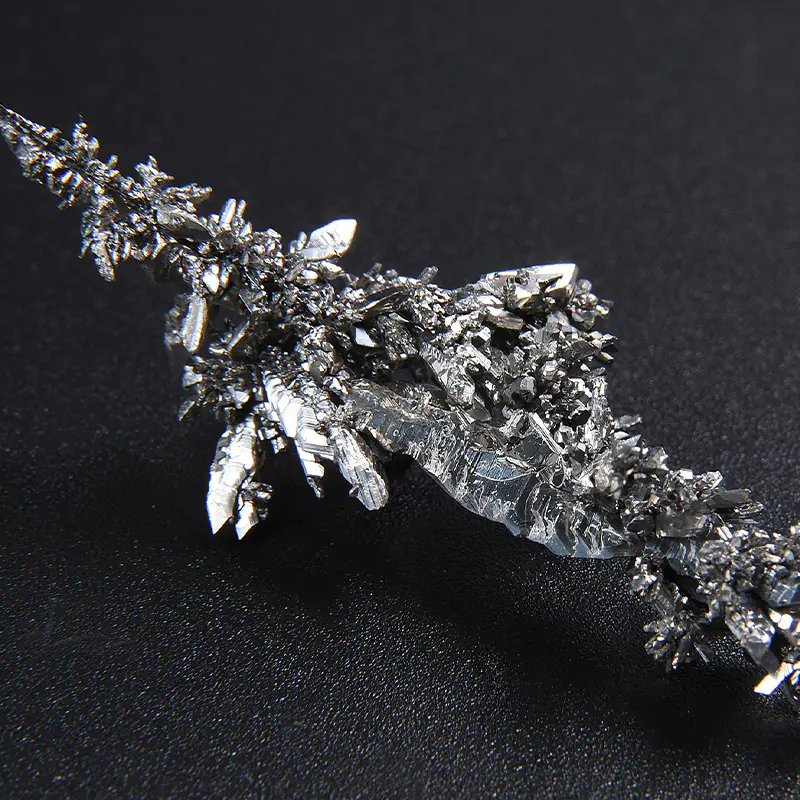

Titanio monocristallino di elevata purezza per la ricerca e la deposizione avanzata Questo cristallo di titanio offre una purezza del 99,98–99,99% con una morfologia cristallina controllata, che lo rende un materiale di partenza affidabile per target di sputtering di semiconduttori e applicazioni di ricerca specializzate. Visualizza il prodotto →

Applicazioni industriali dei cristalli singoli

I cristalli singoli vengono utilizzati ovunque sia richiesta consistenza delle proprietà, prestazioni direzionali o purezza estrema. Di seguito è riportata la distribuzione approssimativa della domanda industriale; i valori sono illustrativi.

Industria dei semiconduttori

I wafer di silicio sono il prodotto monocristallino più grande in termini di volume. Al di là del wafer stesso, la catena di fornitura dei semiconduttori dipende da materiali cristallini in altre forme: gli obiettivi di sputtering per la deposizione fisica da vapore necessitano di una struttura a grana controllata e di elevata purezza per ottenere uno spessore uniforme della pellicola, mentre obiettivi di rame con una dimensione di grana costante sono ampiamente utilizzati per la metallizzazione delle interconnessioni. Questi materiali sono prodotti con tolleranze strette perché un singolo difetto in un target può interrompere un intero ciclo di deposizione. Il segmento dei materiali semiconduttori del nostro sito elenca le forme e le qualità dei prodotti pertinenti.

Bersaglio per sputtering in rame ad altissima purezza per rivestimenti di precisione Con una purezza del 99,999–99,9999% e dimensioni personalizzabili, questo target in rame garantisce una deposizione uniforme della pellicola nei processi di rivestimento ottico e dei semiconduttori, riducendo la contaminazione e i difetti. Visualizza il prodotto →

Aerospaziale e produzione di energia

Le pale in superlega monocristallina sono l'applicazione aerospaziale più conosciuta, ma le leghe ad alta temperatura si basano anche su consistenti aggiunte di metalli refrattari. Il niobio, ad esempio, forma fasi di rinforzo stabili e migliora la resistenza al creep nelle superleghe a base di nichel. Le stesse proprietà che rendono il niobio fondamentale nelle leghe ad alta tecnologia si applicano anche ai magneti superconduttori e ai componenti aerospaziali. Tracce di contaminazione nell'aggiunta di niobio possono destabilizzare l'equilibrio di fase della lega, pertanto i produttori di motori specificano limiti rigorosi di impurità su ogni lotto. Per una recensione più dettagliata, il nostro articolo su le proprietà del niobio spiega perché questo metallo appare in così tanti modelli ad alta temperatura.

Lingotto di niobio di grande purezza e di elevata purezza per l'uso in leghe e semiconduttori Questo lingotto di niobio puro al 99,99%, disponibile fino a 400 mm e 2 tonnellate, supporta aggiunte costanti di metalli refrattari nelle superleghe e funge da materia prima chiave per obiettivi di sputtering di grado semiconduttore. Visualizza il prodotto →

Ottica e fotonica

I cristalli singoli di zaffiro, fluoruro di calcio e YAG (granato di ittrio e alluminio) vengono utilizzati nei sistemi laser, nelle finestre a infrarossi e nelle lenti di precisione perché la loro uniformità mantiene costante l'indice di rifrazione e l'assorbimento attraverso l'apertura ottica.

Cosa specificare quando si acquistano materiali cristallini

Gli acquirenti che acquistano cristalli singoli o materie prime di qualità cristallina solitamente valutano quattro parametri: purezza, orientamento, integrità strutturale e documentazione.

1. Grado di purezza. La purezza è comunemente espressa in nove: 99,99% (4N), 99,999% (5N) e 99,9999% (6N). La differenza non è accademica. A livelli 6N, le singole impurità sono presenti in concentrazioni di parti per milione o inferiori, e ogni nove impurità aggiuntive aumenta sostanzialmente il costo di raffinazione.
2. Orientamento cristallografico. Poiché l'anisotropia è una delle ragioni per utilizzare un cristallo singolo, l'orientamento deve essere definito per la proprietà prevista. Una finestra in zaffiro per una cupola a pressione, ad esempio, viene spesso sviluppata con l'asse ottico perpendicolare al piano della finestra.
3. Densità dei difetti. Dislocazioni, precipitati e inclusioni degradano le prestazioni elettroniche e meccaniche. Metodi di caratterizzazione come la diffrazione dei raggi X e l'attacco preferenziale rivelano la densità di tali difetti.
4. Tracciabilità. Un fornitore responsabile fornisce un certificato di analisi con una ripartizione delle impurità per elemento, non solo un numero di purezza principale.

La relazione tra la purezza della materia prima e la resa a valle è diretta. Il grafico seguente illustra l'effetto tipico della purezza iniziale sulla frazione di cristalli privi di difetti in una campagna di crescita.

È qui che conta la profondità del processo di un fornitore di metalli. Un'azienda che esegue internamente purificazione, fusione, fusione e lavorazione può controllare l'intera catena, dalla materia prima al prodotto finito, e può verificare il risultato con test di purezza. CRNMC applica questo modello a titanio, nichel, rame, niobio e altri metalli speciali, motivo per cui i suoi prodotti vengono utilizzati come materie prime e prodotti cristallini in applicazioni impegnative.

Domande frequenti

Qual è la differenza tra un materiale monocristallo e un materiale policristallino?

Un singolo cristallo ha un reticolo atomico continuo e ininterrotto in tutto il suo volume, senza confini di grano. Un materiale policristallino è composto da molti piccoli cristalli, o grani, che si incontrano ai bordi dei grani. I confini dei grani agiscono come barriere al trasporto degli elettroni, siti per la segregazione delle impurità e percorsi per la propagazione delle cricche, motivo per cui i singoli cristalli spesso superano i materiali policristallini quando tali proprietà contano.

Perché i cristalli singoli vengono utilizzati nelle pale delle turbine?

Le lame monocristallo eliminano i bordi dei grani che altrimenti indebolirebbero la lega ad alta temperatura. Una pala monocristallina a base di nichel può funzionare a una temperatura di circa 100 °C più elevata rispetto a una pala fusa convenzionalmente, il che migliora l'efficienza del motore e riduce il consumo di carburante.

Come viene misurata la purezza dei metalli di qualità cristallina?

La purezza viene solitamente riportata come percentuale come 99,99% (4N) o 99,999% (5N), con il resto costituito da oligoelementi. La spettrometria di massa a scarica a bagliore (GDMS) e la spettrometria di massa al plasma accoppiato induttivamente (ICP-MS) sono metodi comuni utilizzati per quantificare ciascun oligoelemento. Un certificato di analisi dovrebbe elencare questi valori lotto per lotto.

Qualsiasi metallo può essere prodotto come un singolo cristallo?

In linea di principio, la maggior parte dei metalli cristallini può essere coltivata come cristalli singoli, ma le difficoltà pratiche e i costi variano enormemente. Il silicio, lo zaffiro e alcuni ossidi vengono coltivati ​​in volumi industriali. Le superleghe di nichel vengono colate come componenti monocristallini. I metalli reattivi come il titanio e il niobio rappresentano una sfida maggiore perché i loro punti di fusione sono elevati e la loro affinità per l'ossigeno, l'azoto e il carbonio richiede attrezzature specializzate.
